REGULADORES DE TENSÃO

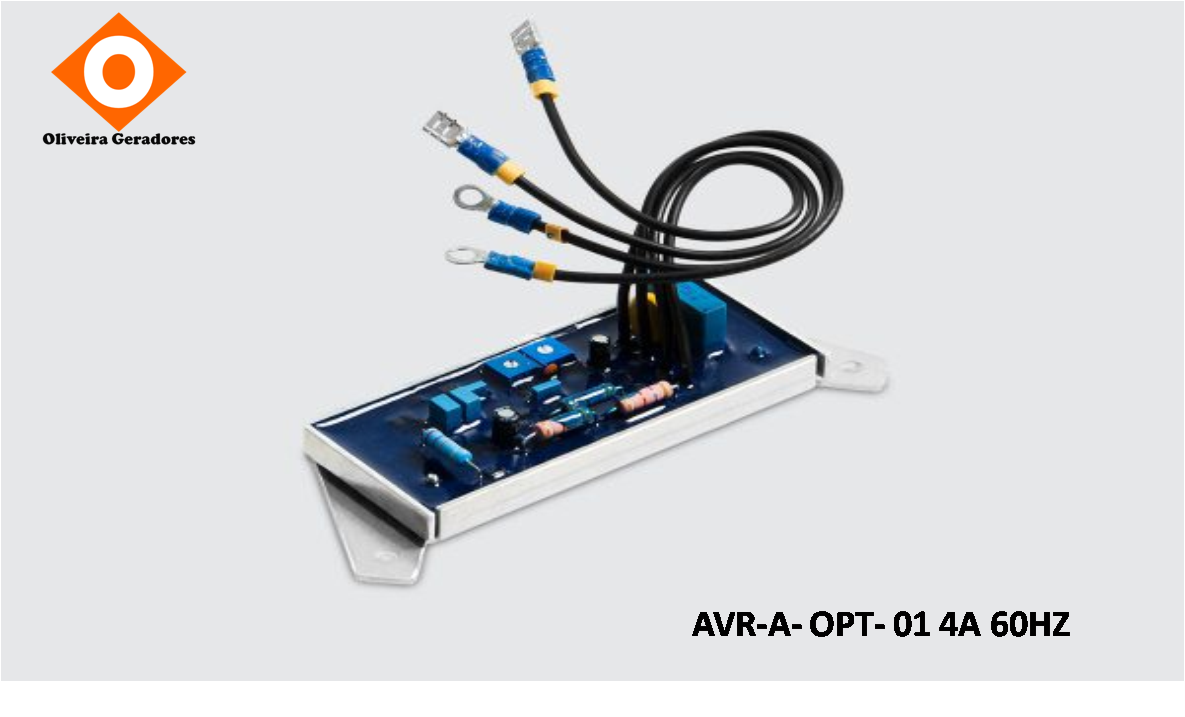

AVR-A-OPT-01
É um equipamento robusto, encapsulado resistente a maresia e a vibrações.
Aplicável em geradores brushless (sem escovas) com ou sem bobina auxiliar,
com as características técnicas abaixo:

Realimentação monofásica ou bifásica 170 a 240Vca
Alimentação circuito de potência 220Vca +/- 10%
Corrente nominal de operação 4A
Corrente de Pico (máx. 5 seg.) 5A
Regulação estática 0,50%
Freqüência de operação 50 e 60Hz
Limitador (U/F) Pré ajustada
Temperatura de operação -40o a +60oC
Temperatura de armazenagem -40o a +80oC
Supressão de EMI filtro EMI
Massa aproximada 230g
Dimensões (A x L x P) 25 x 120 x 50mm

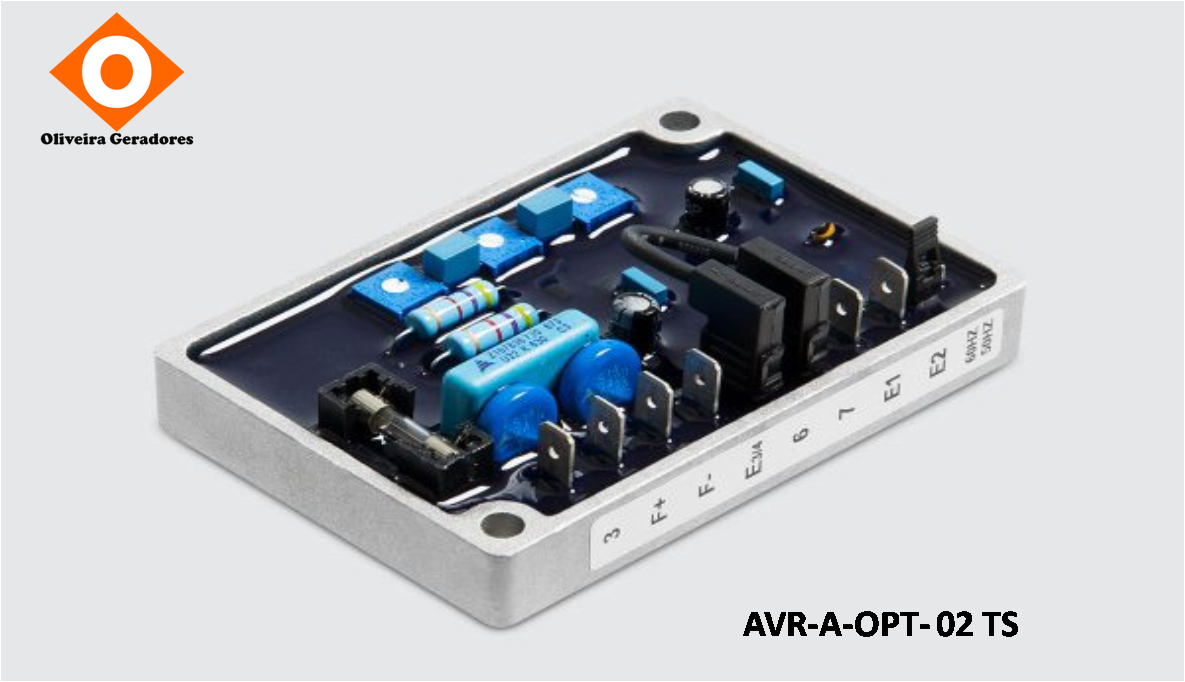

AVR-A-OPT-02
É um equipamento robusto, encapsulado resistente a maresia e a vibrações.
Aplicável em geradores brushless (sem escovas) com ou sem bobina auxiliar,
com as características técnicas abaixo:

Realimentação monofásica ou bifásica 170 a 240Vca
Alimentação circuito de potência 220Vca +/- 10%
Corrente nominal de operação 4A
Corrente de pico (máx. 5 seg.) 5A
Regulação estática 0,50%
Frequência de operação 50 e 60Hz
Limitador (U/F) pré ajustada
Temperatura de operação -40o a +60oC
Temperatura de armazenagem -40o a +80oC
Supressão de EMI filtro EMI
Massa aproximada 230g
Dimensões (A x L x P) 25,3 x 70 x 102mm

AVR-A-OPT-3
Encapsulado em resina epóxi, resistente à vibrações e ao ataque da maresia.
Apto somente para operação singela, com as características técnicas abaixo:

Realimentação monofásica 160 a 300V ou 320 A 600Vca
Alimentação monofásica ou bifásica 170 a 250Vca
Tensão de saída (máx.) 99Vcc
Corrente nominal de operação 7A
Regulação estática 0,5%
Resposta dinâmica ajustável 8 a 500ms
Frequência de operação 50 e 60Hz
Proteção de subfrequencia (U/F) ajustável
Proteção contra sobre corrente 30% acima de Un
Ajuste interno de tensão ± 15%
Ajuste externo de tensão ± 15%
Temperatura de operação 0º a 60ºC
Estabilidade térmica 0,5% de 0º a 60ºC
Dimensões (A x L x P) 92 mm x 164 mm x 62 mm

AVR-A-OPT-3
Encapsulado em resina epóxi, resistente à vibrações e ao ataque da maresia.
Apto somente para operação singela, com as características técnicas abaixo:

Realimentação monofásica 160 a 300V ou 320 A 600Vca
Alimentação monofásica ou bifásica 170 a 250Vca
Tensão de saída (máx.) 99Vcc
Corrente nominal de operação 10A
Regulação estática 0,5%
Resposta dinâmica ajustável 8 a 500ms
Frequência de operação 50 e 60Hz
Proteção de subfrequencia (U/F) ajustável
Proteção contra sobre corrente 30% acima de Un
Ajuste interno de tensão ± 15%
Ajuste externo de tensão ± 15%
Temperatura de operação 0º a 60ºC
Estabilidade térmica 0,5% de 0º a 60ºC
Dimensões (A x L x P) 92 mm x 164 mm x 62 mm

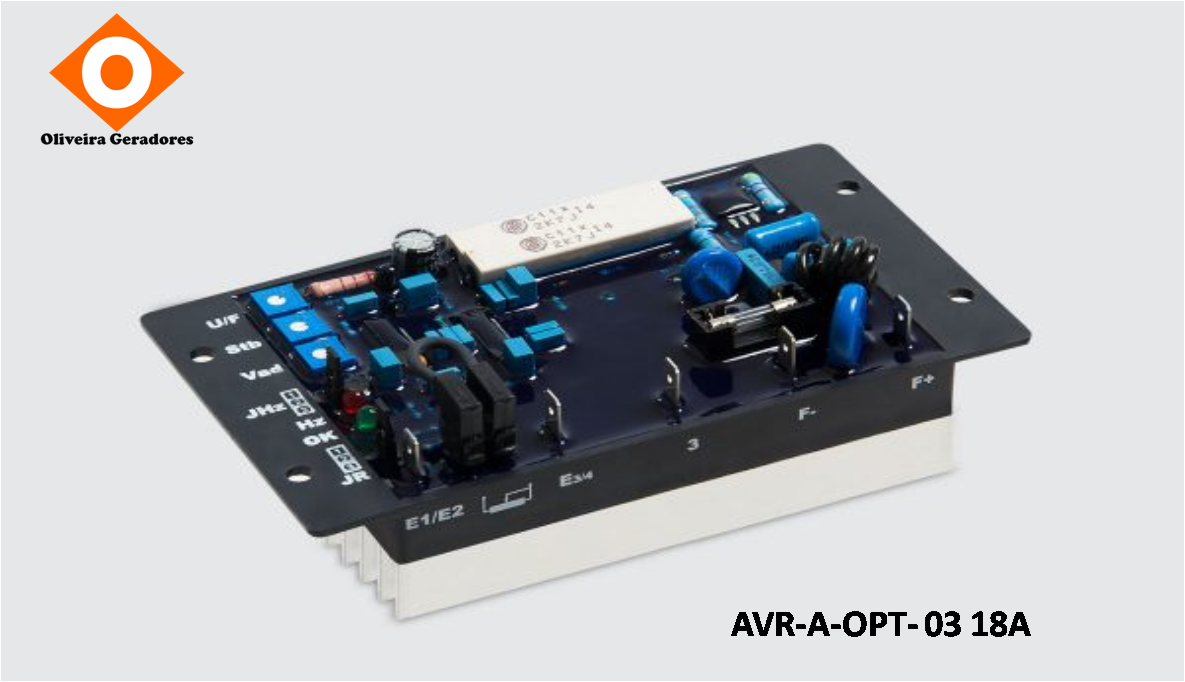

AVR-A-OPT-3
Encapsulado em resina epóxi, resistente à vibrações e ao ataque da maresia.
Apto somente para operação singela, com as características técnicas abaixo:

Realimentação monofásica 160 a 300V ou 320 A 600Vca
Alimentação monofásica ou bifásica 170 a 250Vca
Tensão de saída (máx.) 99Vcc
Corrente nominal de operação 18A
Regulação estática 0,5%
Resposta dinâmica ajustável 8 a 500ms
Frequência de operação 50 e 60Hz
Proteção de subfrequencia (U/F) ajustável
Proteção contra sobre corrente 30% acima de Un
Ajuste interno de tensão ± 15%
Ajuste externo de tensão ± 15%
Temperatura de operação 0º a 60ºC
Estabilidade térmica 0,5% de 0º a 60ºC
Dimensões (A x L x P) 92 mm x 164 mm x 62 mm

AVR-A-OPT-04E
Encapsulado em resina epóxi, resistente à vibrações e ao ataque da maresia.
Apta somente para operação singela,
com as características técnicas abaixo:

Realimentação bifásica ou monofásica 160 a 300V ou 320 A 600Vca
Alimentação monofásica ou bifásica 170 a 250Vca
Tensão de saída (máx.) 99Vcc
Corrente nominal de operação 5A
Regulação estática 0,5%
Resposta dinâmica ajustável 8 a 500ms
Frequência de operação 50 e 60Hz
Proteção de subfrequencia (U/F) ajustável
Proteção contra sobrecorrente 30% acima de Un
Ajuste interno de tensão ± 15%
Ajuste externo de tensão ± 15%
Temperatura de operação 0o a 60oC
Estabilidade térmica 0,5% de 0o a 60oC
Dimensões 164 x 91 x 75mm (vista de cima)

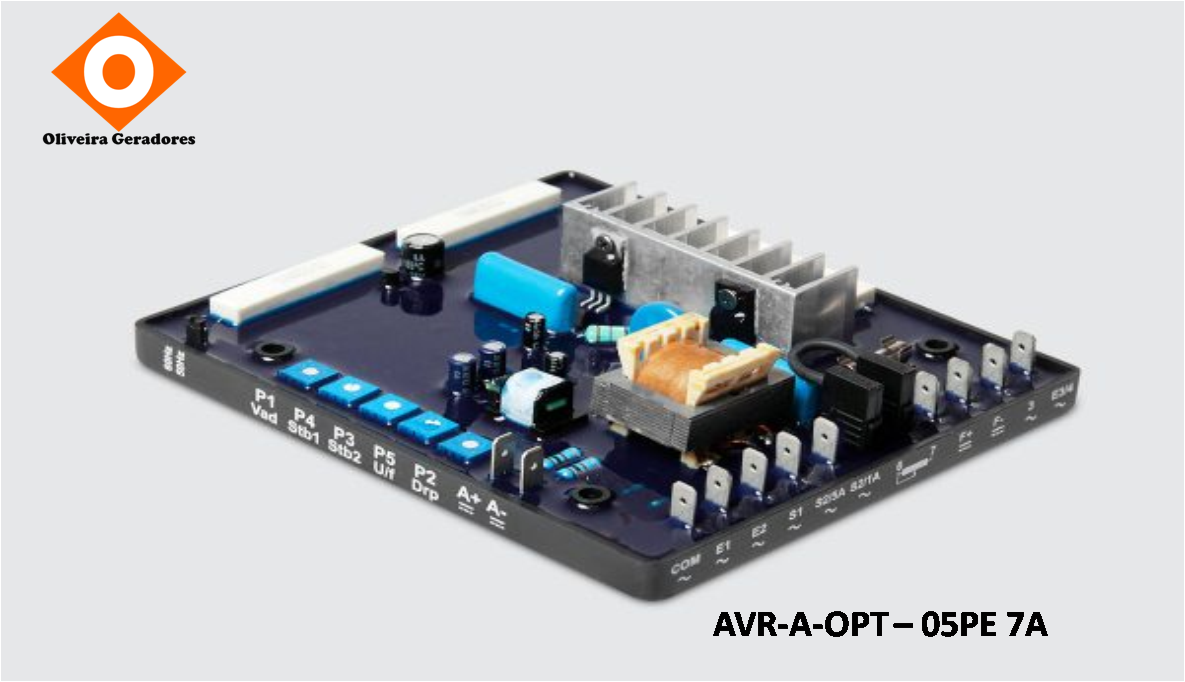

AVR-A-OPT-05PE
Encapsulado em resina epóxi, resistente à vibrações e ao ataque da maresia.
Apta somente para operação singela,
com as características técnicas abaixo:

Realimentação bifásica ou monofásica 160 a 300V ou 320 A 600Vca
Alimentação monofásica ou bifásica 170 a 250Vca
Tensão de saída (máx.) 99Vcc
Corrente nominal de operação 7A
Regulação estática 0,5%
Resposta dinâmica ajustável 8 a 500ms
Frequência de operação 50 e 60Hz
Proteção de subfrequencia (U/F) ajustável
Proteção contra sobrecorrente 30% acima de Un
Ajuste interno de tensão ± 15%
Ajuste externo de tensão ± 15%
Temperatura de operação 0o a 60oC
Estabilidade térmica 0,5% de 0o a 60oC
Dimensões 164 x 91 x 75mm (vista de cima)

Texto de exemplo

Este é um texto de exemplo dentro de sua coluna recém criada.

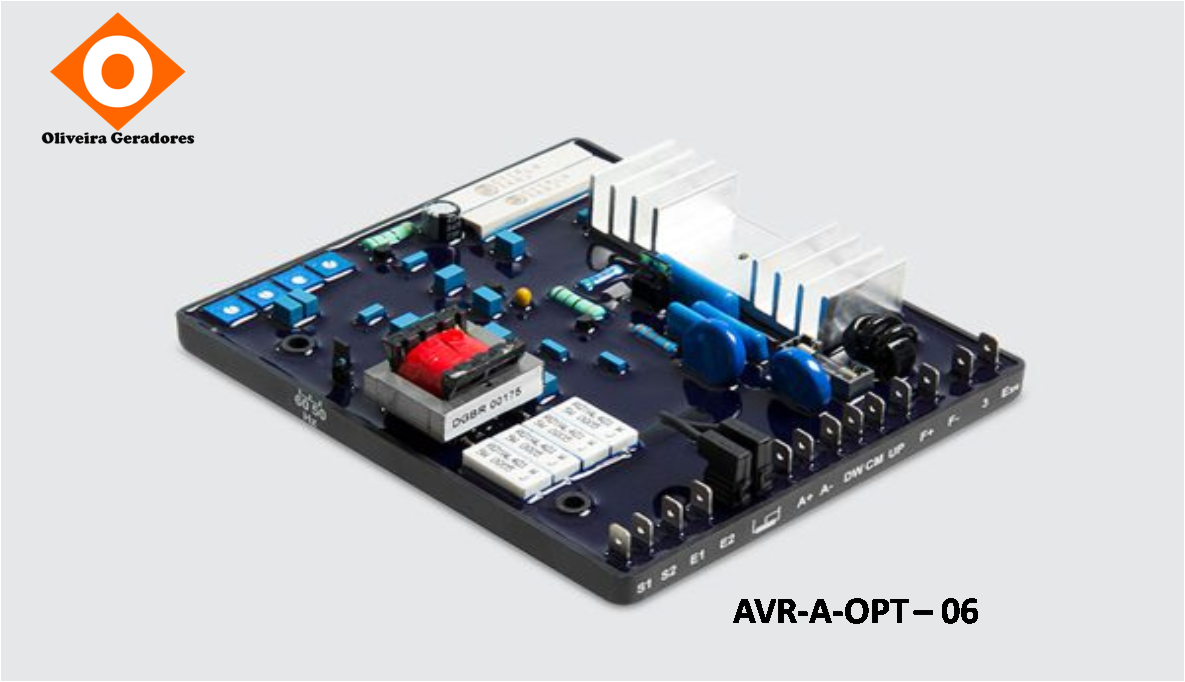

AVR-A-OPT-06
Encapsulado em resina epóxi resistente à vibrações e à maresia.
Executa operação singela ou em paralelo com outros geradores,
Com as características técnicas abaixo:

Realimentação bifásica ou monofásica 160 a 300Vca ou 320 a 600Vca
Alimentação circuito de potência 170 a 280Vca
Corrente nominal de operação 10A
Corrente de pico (máx. 5 seg.) 16A
Regulação estática 0,5%
Resposta dinâmica ajuste 8 a 500ms
Frequência de operação 50 e 60Hz
Proteção de subfrequência (U/F) ajustável
Ajuste de droop para operação paralela 0 a 5% (Compensação de reativos)
Ajuste interno de tensão +/- 15%
Ajuste externo de tensão +/-15% (através de entrada analógica +/-9V)
Supressão de EMI filtro de interferência eletromagnética ( filtro EMI)
Temperatura de operação 0o a 60oC
Massa aproximada 630g
Dimensões (A x L x P) 35 x 145 x 164mm
Temos opção deste regulador; para gerador singelo e paralelo

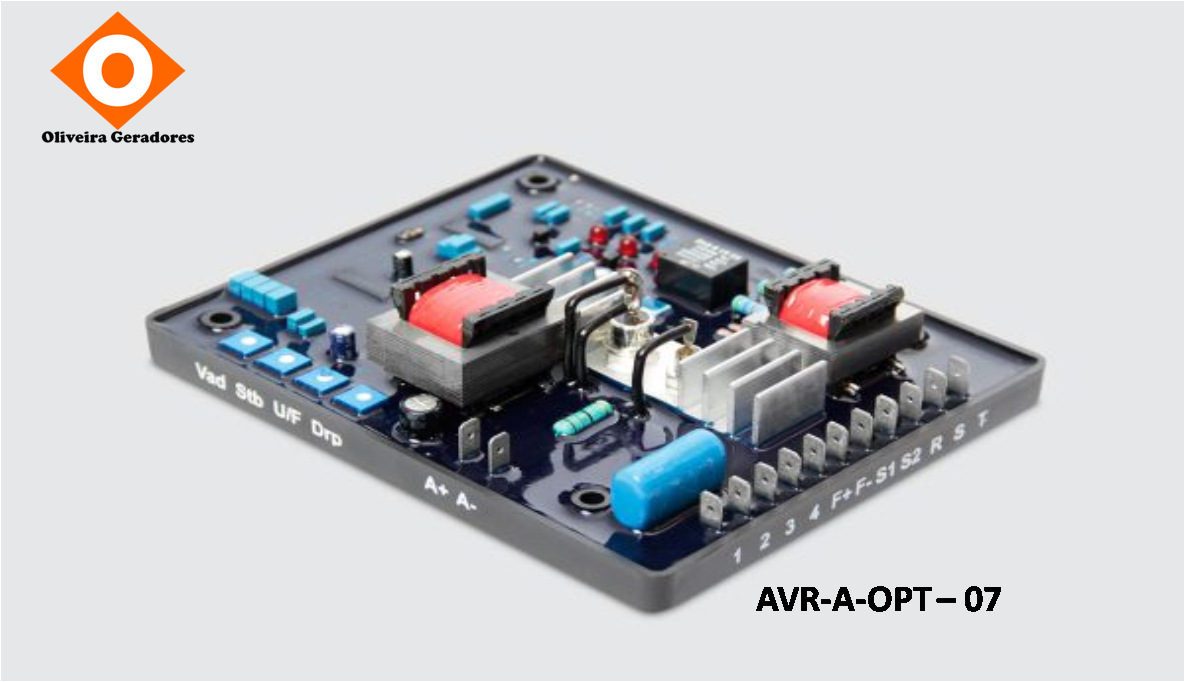

AVR-A-OPT-07

Encapsulado em resina epóxi resistente à vibrações e à maresia.
Executa operação singela ou em paralelo com outros geradores,
com as características técnicas abaixo:

Realimentação trifásica 220, 380 ou 440Vca
Alimentação circuito de potência 170 a 250Vca
Corrente nominal de operação 10A
Corrente de Pico (máx. 5 seg.) 16A
Regulação estática 0,5%
Resposta dinâmica ajustável 8 a 500ms
Proteção subfrequência ajustável 0 a 30% de Fn
Operação U/F=Cte. configurável 0 a 30% de Fn
Proteção contra sobretensão 30% acima de Un
Ajuste interno de tensão +/-15%
Ajuste externo de tensão +/-15%
Entrada do TC para operação paralela In/5A
Ajuste de droop para operação paralela 0 a 5%
Ajuste externo de tensão +/-15%
em entrada analógica de + 9V (opcional)
Estabilidade térmica 0,5% de 0o até 60oC
Dimensões (A x L x P) 181 x 147 x 31mm

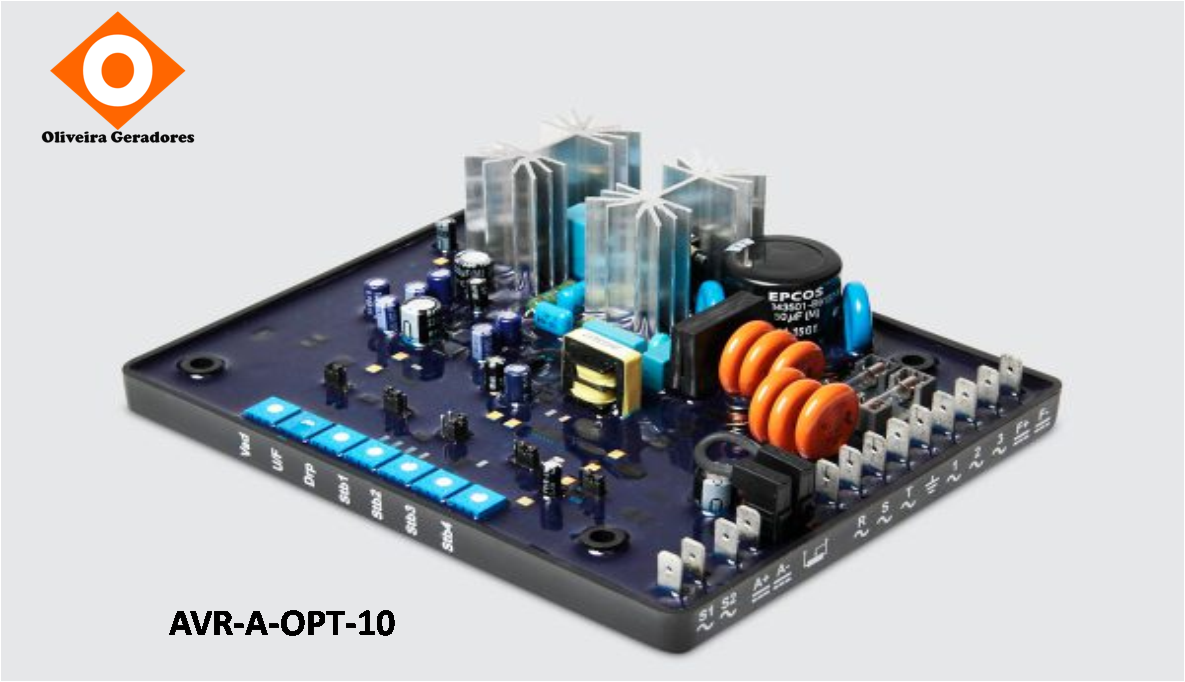

AVR-AOPT-10

Encapsulado em resina epóxi resistente à vibrações e à maresia,
para operação em geradores com excitatriz auxiliar.
Executa operação singela ou em paralelo com outros geradores.
Equipamento apto somente para geradores com PMG.

Realimentação trifásica 220, 380 ou 440Vca
Alimentação monofásica ou trifásica 35 a 300Vca (máx.)
Corrente nominal 5A (Pico: 10A /5 seg.)
Regulação estática 0,5%
Resposta dinâmica ajustável 8 a 500ms
Frequência da realimentação 50/60Hz
Frequência da alimentação 50 a 400Hz
Proteção de subfrequência ajustável 0 a 30% da Fn (Operação U/F=CTE)
Proteção de sobretensão 30% acima da Un
Ajuste de tensão interno e externo +/- 15%
Entrada do TC para operação paralela In/1A e In/5A (via jumper)
Entrada analógica +/- 9V
Ajuste de droop para operação paralela 0 a 5%
Estabilidade térmica 0,5% de 0° até 60°C
Dimensões (A x L x P) 181 x 147 x 31mm
Peso 715g

FICHA TÉCNICA

Solicite o orçamento

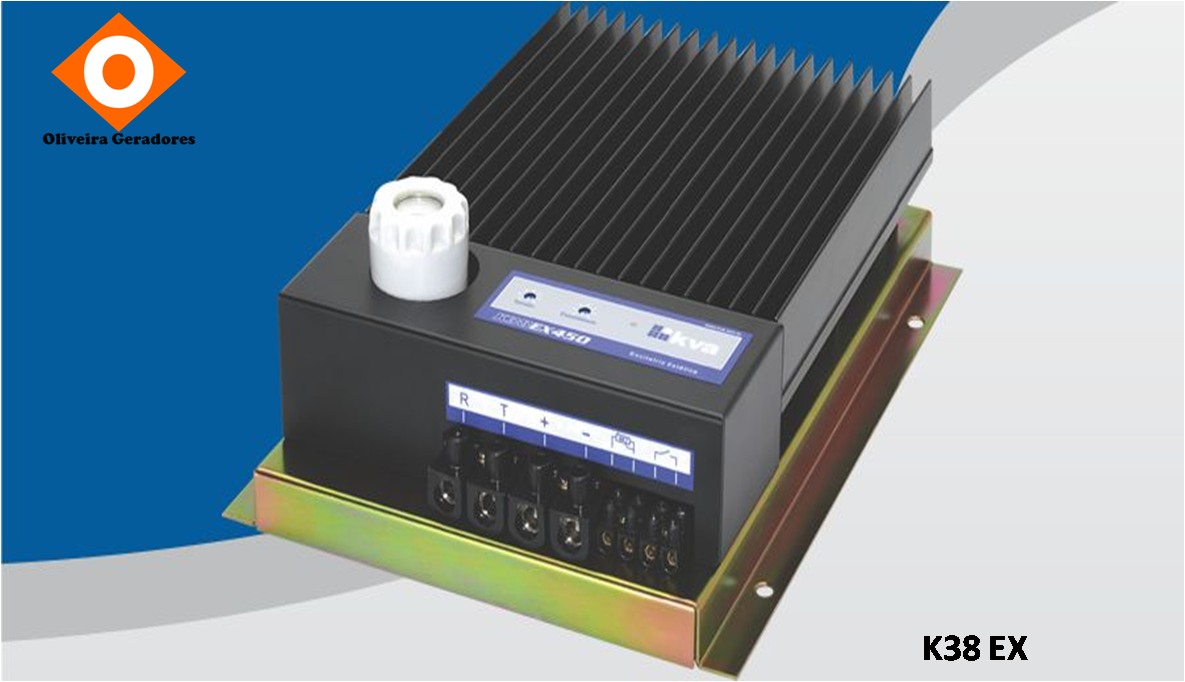

K38 EX – EXCITATRIZ ESTÁTICA PARA GERADORES ATÉ 450 KVA

DESCRIÇÃO

APLICAÇÃO:

A mais compacta do Brasil. A K38EX é super compacta e foi desenvolvida para operar em geradores com escovas, em operação singela ou em paralelo. PRINCIPAIS CARACTERÍSTICAS:

• Led de sinalização de funcionamento;

• Filtro contra interferências eletromagnéticas (EMI);

• Entrada para potenciômetro de ajuste externo de tensão do gerador;

• Entrada analógica para ajuste de tensão para paralelismo;

• Proteção contra subfrequência (U/F).

DATASHEET K38 EX

Solicite o orçamento

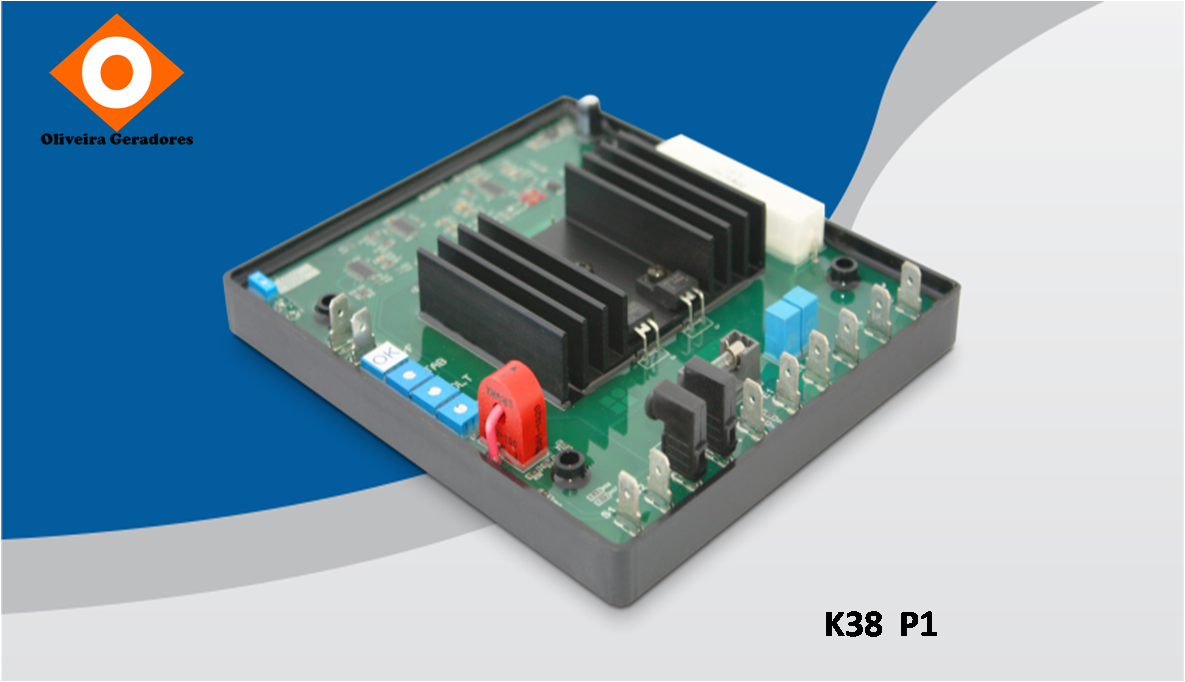

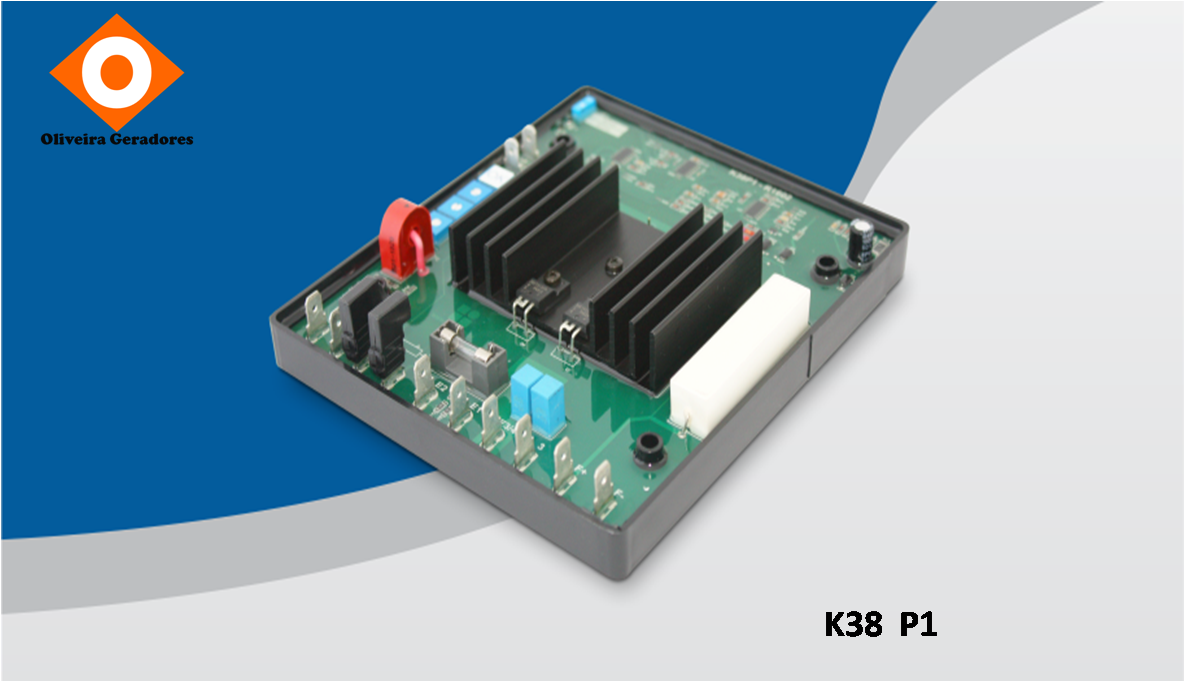

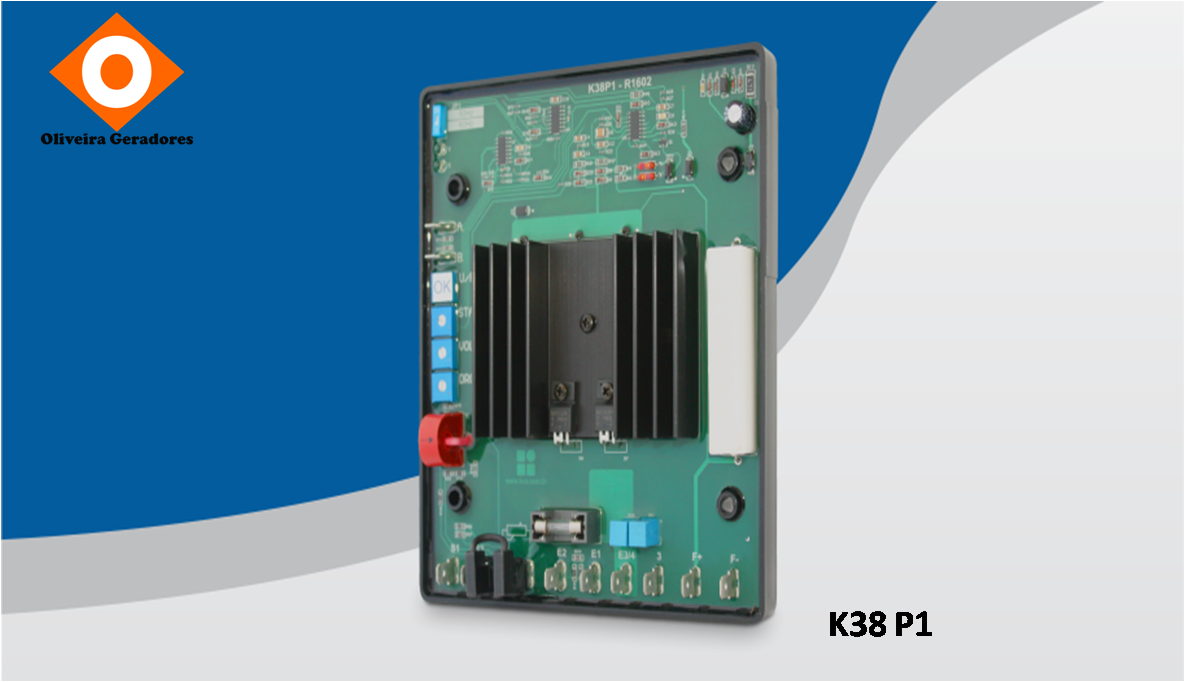

K38 P1 – REGULADOR DE TENSÃO PARA GERADORES BRUSHLESS. DESCRIÇÃO APLICAÇÃO: O regulador de tensão K38P1 foi desenvolvido para operar em geradores brushless (sem escova), em operação singela ou em paralelo. PRINCIPAIS CARACTERÍSTICAS: • Realimentação Monofásica; • Ajuste de tensão, estabilidade e droop; • Nomenclatura dos terminais com padrão internacional; • Filtro contra interferências eletromagnéticas (EMI); • Entrada para potenciômetro para ajuste externo de tensão do gerador; • Entrada analógica para ajuste de tensão para paralelismo; • Proteção contra subfrequência (U/F) com LED de sinalização; • Proteção contra perda de realimentação com LED de sinalização.

MANUAL K38 P1

Solicite o orçamento

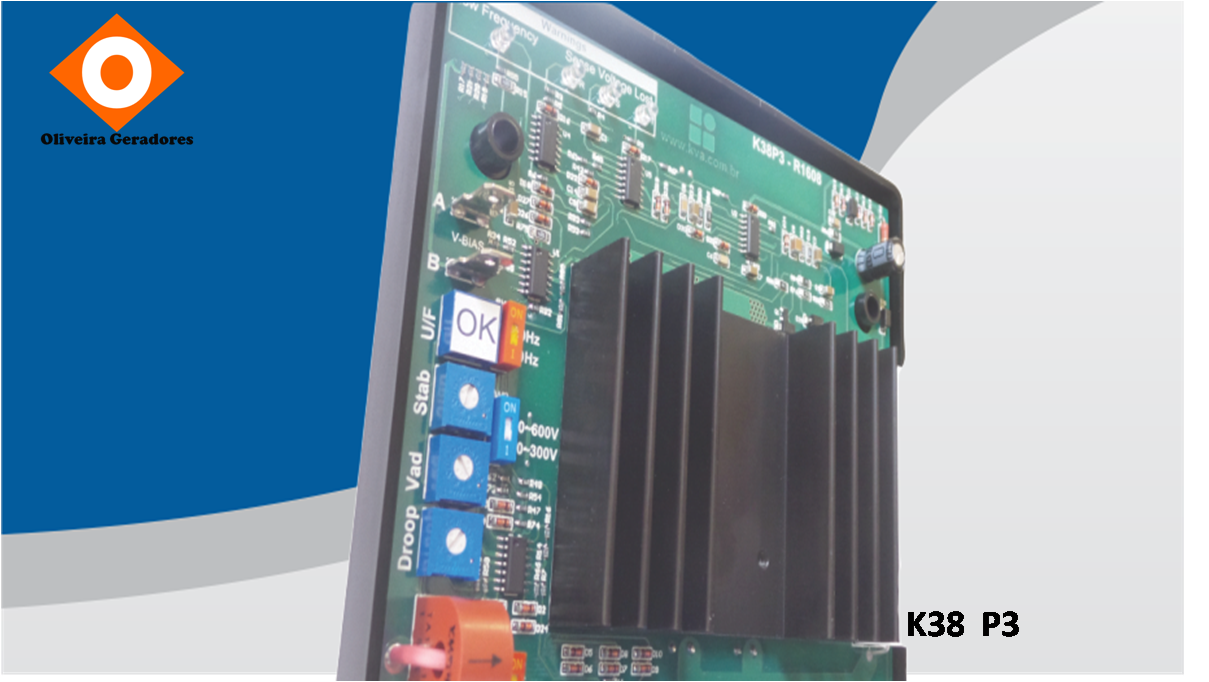

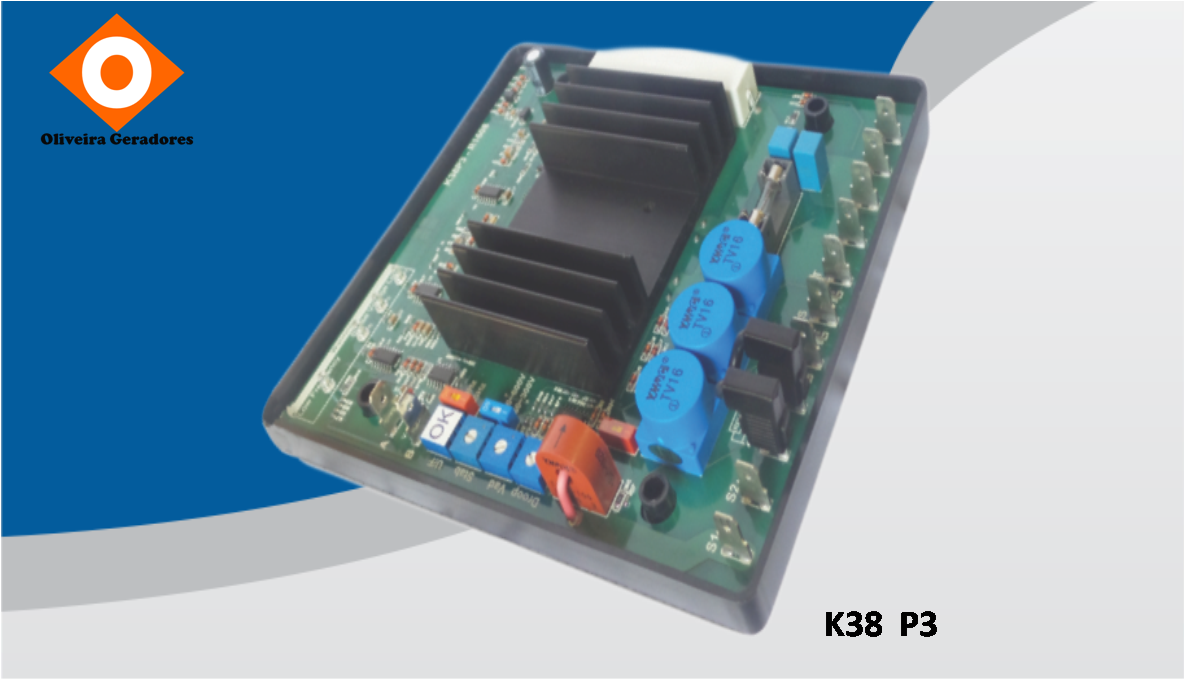

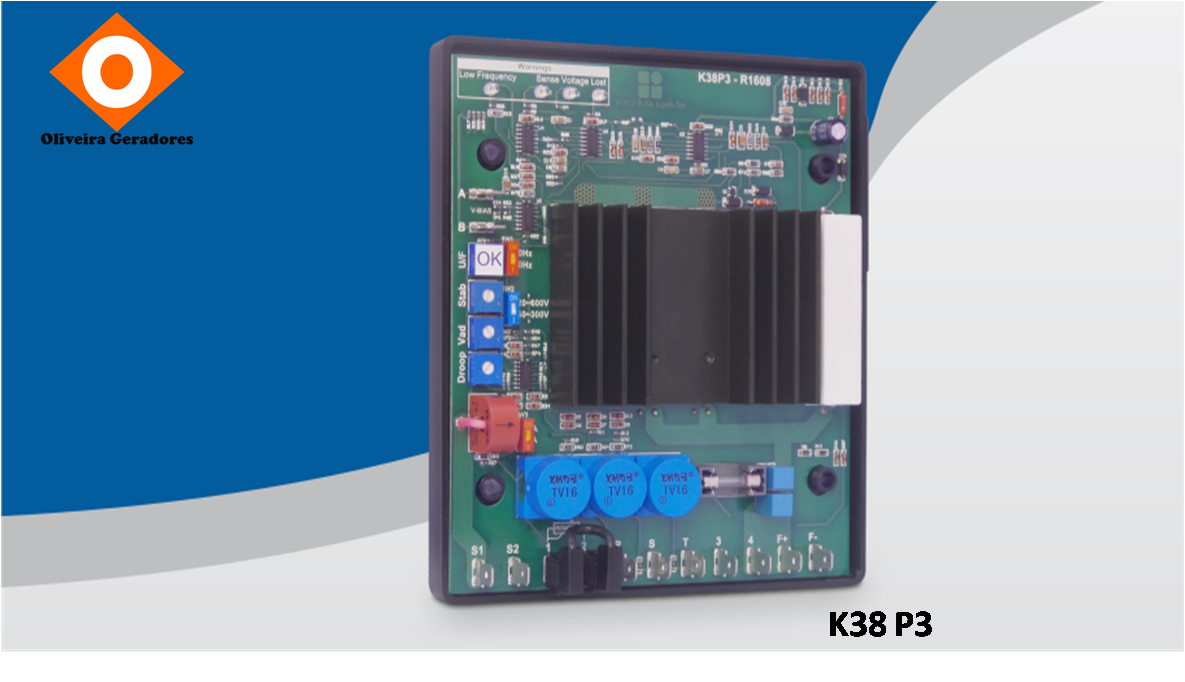

K38 P3 – REGULADOR DE TENSÃO PARA GERADORES BRUSHLESS. DESCRIÇÃO APLICAÇÃO: O regulador de tensão K38P3 foi desenvolvido para operar em geradores brushless (sem escova), em operação singela ou em paralelo. PRINCIPAIS CARACTERÍSTICAS: • Realimentação Trifásica; • Ajuste de tensão, estabilidade e droop; • Nomenclatura dos terminais com padrão internacional; • Filtro contra interferências eletromagnéticas (EMI); • Entrada para potenciômetro para ajuste externo de tensão do gerador; • Entrada analógica para ajuste de tensão para paralelismo; • Proteção contra subfrequência (U/F) com LED de sinalização; • Proteção contra perda de realimentação com LED de sinalização.

DATASHEET K38 P3

Solicite o orçamento

K38 U3 – REGULADOR DE TENSÃO PARA GERADORES BRUSHLESS. DESCRIÇÃO APLICAÇÃO: O regulador de tensão K38U3 é ideal para usinas geradoras de energia, pois foi desenvolvido para operar em regime 24/7, em geradores brushless (sem escova), em operação singela ou em paralelo. PRINCIPAIS CARACTERÍSTICAS: • Realimentação Trifásica; • Ajuste de tensão, estabilidade e droop; • Nomenclatura dos terminais com padrão internacional; • Filtro contra interferências eletromagnéticas (EMI); • Entrada para potenciômetro para ajuste externo de tensão do gerador; • Entrada analógica para ajuste de tensão para paralelismo; • Proteção contra subfrequência (U/F) com LED de sinalização; • Proteção contra perda de realimentação com LED de sinalização.

DATASHEET K38 U3

Solicite o orçamento

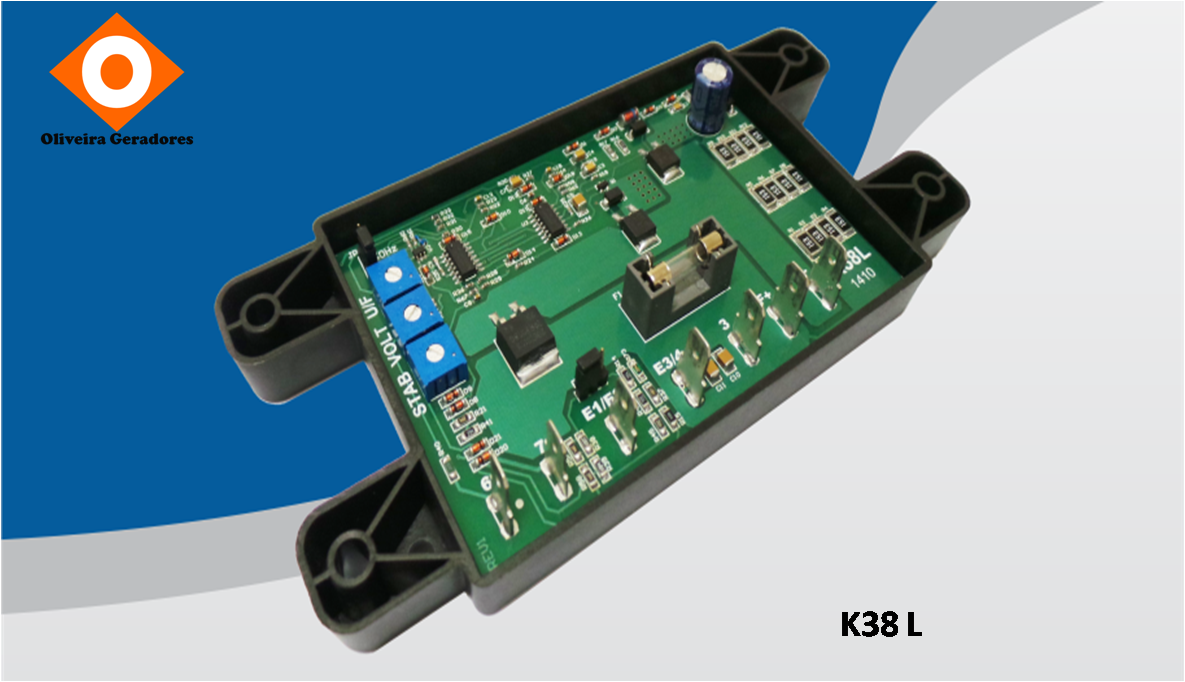

K38L – REGULADOR DE TENSÃO PARA GERADORES BRUSHLESS. DESCRIÇÃO APLICAÇÃO: O regulador de tensão K38L foi desenvolvido para operar em geradores brushless (sem escova), em operação singela. PRINCIPAIS CARACTERÍSTICAS: • Realimentação Monofásica; • Ajuste de tensão e estabilidade; • Nomenclatura dos terminais com padrão internacional; • Filtro contra interferências eletromagnéticas (EMI); • Entrada para potenciômetro para ajuste externo da tensão do gerador; • Proteção contra subfrequência (U/F); • Proteção contra perda de realimentação com LED de sinalização.

MANUAL K38 L

DATASHEET K38 L

Solicite o orçamento
