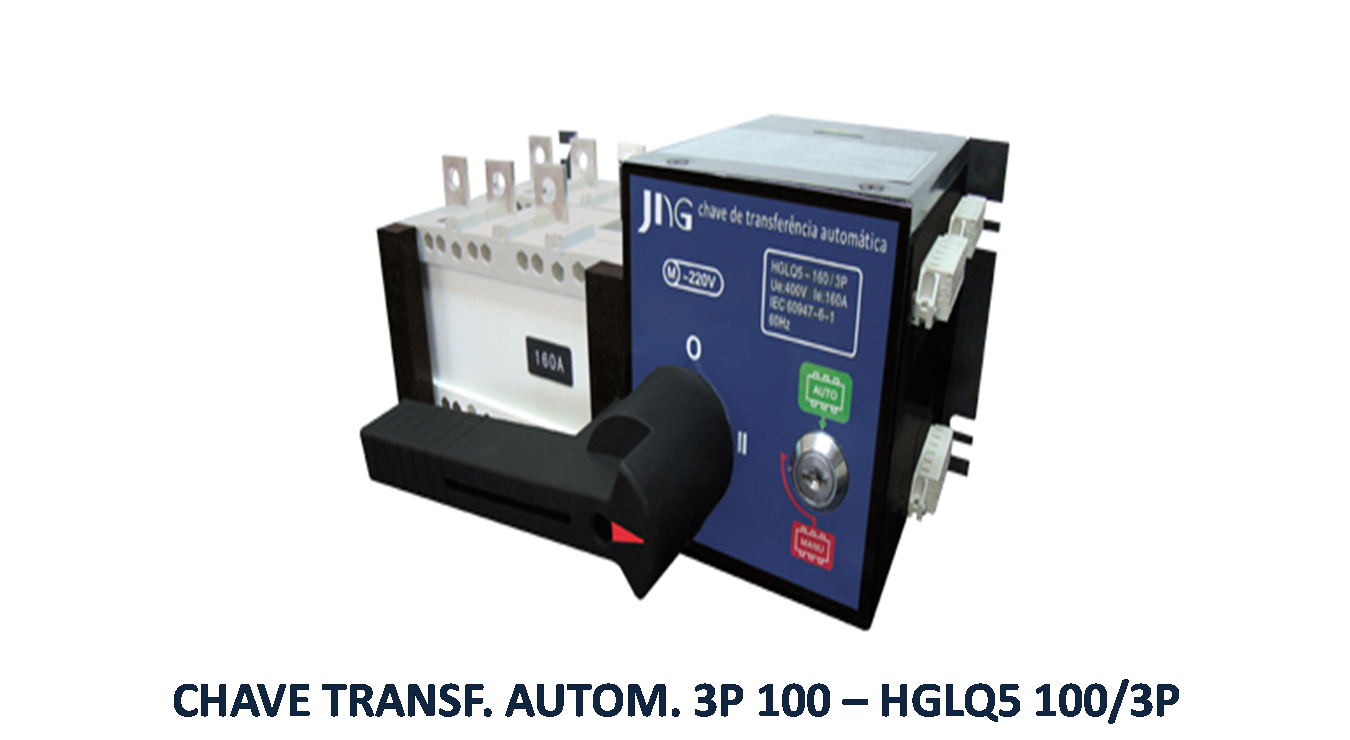

Chave de Transferência Automática Motorisada
As chaves de transferência automática JNG modelo HGLQ5 são utilizadas em painéis,
centro de controle de motores, como chave de comando principal de equipamentos e máquinas.
CORRENTE TÉRMICA (ith) 100A
Tensão da bobina/motor: 220v
Tensão de Impulso (Uimp) 8kV
Tensão nominal de Controle 220vca
Corrente de Curto Circuito Limitada 50kA
Corrente Suportável (1s) 7kA
Tempo de operação I-II ou II-I 2s
Dimensões (mm) = A-244 B-107 C-103 D-280 E-84 F-6 G-14 H-30 I-150 J-140 K-93
Essa chave pode ser usada nas tensões: 220v 380v 440v
Porém comando A1-A2 e B1-B2 é alimentado por 220v
Chave de Transferência Automática Motorisada
As chaves de transferência automática JNG modelo HGLQ5 são utilizadas em painéis,
centro de controle de motores, como chave de comando principal de equipamentos e máquinas.
CORRENTE TÉRMICA (ith) 160A
Tensão da bobina/motor: 220v
Tensão de Impulso (Uimp) 8kV
Tensão nominal de Controle 220vca
Corrente de Curto Circuito Limitada 50kA
Corrente Suportável (1s) 7kA
Tempo de operação I-II ou II-I 2s
Dimensões (mm) = A-244 B-107 C-103 D-280 E-84 F-6 G-14 H-30 I-150 J-140 K-93
Essa chave pode ser usada nas tensões: 220v 380v 440v
Porém comando A1-A2 e B1-B2 é alimentado por 220v

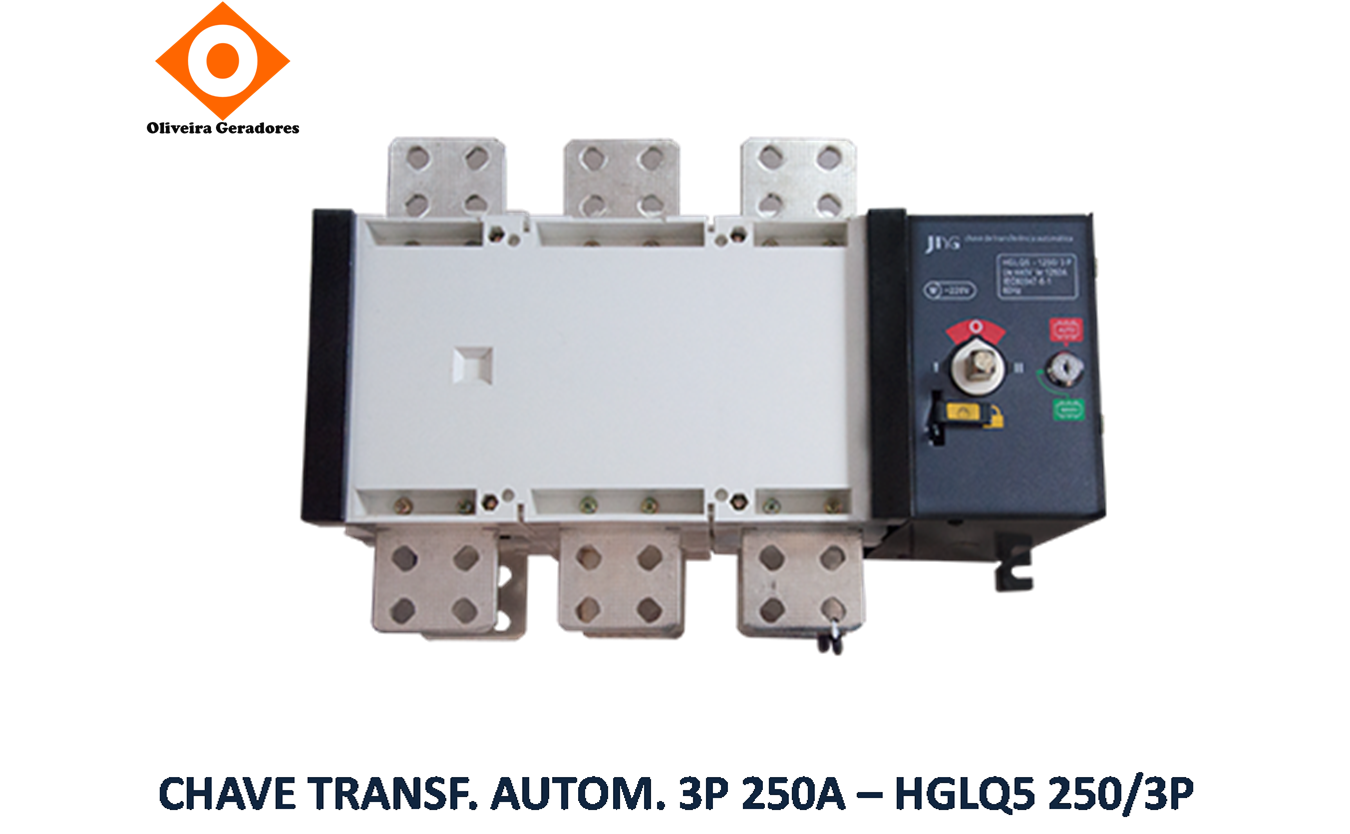

Chave de Transferência Automática Motorisada
As chaves de transferência automática JNG modelo HGLQ5 são utilizadas em painéis,
centro de controle de motores, como chave de comando principal de equipamentos e máquinas.
CORRENTE TÉRMICA (ith) 250A
Tensão da bobina/motor: 220v
Tensão de Impulso (Uimp) 8kV
Tensão nominal de Controle 220vca
Corrente de Curto Circuito Limitada 50kA
Corrente Suportável (1s) 7kA
Tempo de operação I-II ou II-I 2s
Dimensões (mm) = A-244 B-107 C-103 D-280 E-84 F-6 G-14 H-30 I-150 J-140 K-93
Essa chave pode ser usada nas tensões: 220v 380v 440v
Porém comando A1-A2 e B1-B2 é alimentado por 220v
Chave de Transferência Automática Motorisada
As chaves de transferência automática JNG modelo HGLQ5 são utilizadas em painéis,
centro de controle de motores, como chave de comando principal de equipamentos e máquinas.
CORRENTE TÉRMICA (ith) 400A
Tensão da bobina/motor: 220v
Tensão de Impulso (Uimp) 8kV
Tensão nominal de Controle 220vca
Corrente de Curto Circuito Limitada 50kA
Corrente Suportável (1s) 7kA
Tempo de operação I-II ou II-I 2s
Dimensões (mm) = A-244 B-107 C-103 D-280 E-84 F-6 G-14 H-30 I-150 J-140 K-93
Essa chave pode ser usada nas tensões: 220v 380v 440v
Porém comando A1-A2 e B1-B2 é alimentado por 220v
Chave de Transferência Automática Motorisada
As chaves de transferência automática JNG modelo HGLQ5 são utilizadas em painéis,
centro de controle de motores, como chave de comando principal de equipamentos e máquinas.
CORRENTE TÉRMICA (ith) 630A
Tensão da bobina/motor: 220v
Tensão de Impulso (Uimp) 8kV
Tensão nominal de Controle 220vca
Corrente de Curto Circuito Limitada 50kA
Corrente Suportável (1s) 7kA
Tempo de operação I-II ou II-I 2s
Dimensões (mm) = A-244 B-107 C-103 D-280 E-84 F-6 G-14 H-30 I-150 J-140 K-93
Essa chave pode ser usada nas tensões: 220v 380v 440v
Porém comando A1-A2 e B1-B2 é alimentado por 220v

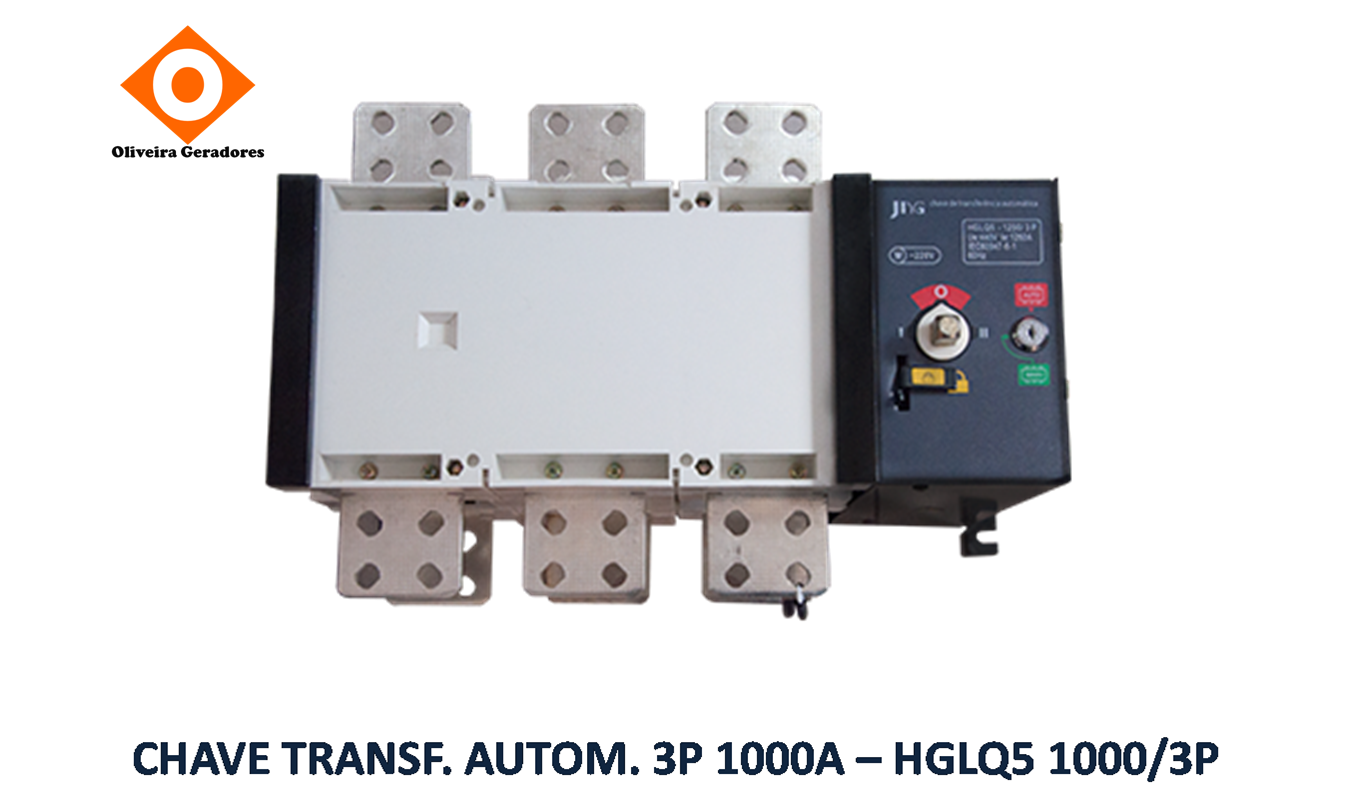

Chave de Transferência Automática Motorisada
As chaves de transferência automática JNG modelo HGLQ5 são utilizadas em painéis,
centro de controle de motores, como chave de comando principal de equipamentos e máquinas.
CORRENTE TÉRMICA (ith) 1000A
Tensão da bobina/motor: 220v
Tensão de Impulso (Uimp) 8kV
Tensão nominal de Controle 220vca
Corrente de Curto Circuito Limitada 50kA
Corrente Suportável (1s) 7kA
Tempo de operação I-II ou II-I 2s
Dimensões (mm) = A-244 B-107 C-103 D-280 E-84 F-6 G-14 H-30 I-150 J-140 K-93
Essa chave pode ser usada nas tensões: 220v 380v 440v
Porém comando A1-A2 e B1-B2 é alimentado por 220v
Chave de Transferência Automática Motorisada
As chaves de transferência automática JNG modelo HGLQ5 são utilizadas em painéis,
centro de controle de motores, como chave de comando principal de equipamentos e máquinas.
CORRENTE TÉRMICA (ith) 1250A
Tensão da bobina/motor: 220v
Tensão de Impulso (Uimp) 8kV
Tensão nominal de Controle 220vca
Corrente de Curto Circuito Limitada 50kA
Corrente Suportável (1s) 7kA
Tempo de operação I-II ou II-I 2s
Dimensões (mm) = A-244 B-107 C-103 D-280 E-84 F-6 G-14 H-30 I-150 J-140 K-93
Essa chave pode ser usada nas tensões: 220v 380v 440v
Porém comando A1-A2 e B1-B2 é alimentado por 220v
Chave de Transferência Automática Motorisada
As chaves de transferência automática JNG modelo HGLQ5 são utilizadas em painéis,
centro de controle de motores, como chave de comando principal de equipamentos e máquinas.
CORRENTE TÉRMICA (ith) 1600A
Tensão da bobina/motor: 220v
Tensão de Impulso (Uimp) 8kV
Tensão nominal de Controle 220vca
Corrente de Curto Circuito Limitada 50kA
Corrente Suportável (1s) 7kA
Tempo de operação I-II ou II-I 2s
Dimensões (mm) = A-244 B-107 C-103 D-280 E-84 F-6 G-14 H-30 I-150 J-140 K-93
Essa chave pode ser usada nas tensões: 220v 380v 440v
Porém comando A1-A2 e B1-B2 é alimentado por 220v
